明景云台车载摄像机波特率与矩阵控制详解

在安防监控与车载视频系统中，明景（Minking）云台车载摄像机常与矩阵控制主机配合使用，实现多路视频切换与云台镜头控制。其中“波特率”是通信协议的关键参数，直接决定设备能否正常受控。本文将分别说明明景云台车载摄像机的常见波特率设置，以及矩阵系统在该场景下的作用与配置方法。

一、明景云台车载摄像机波特率是什么

波特率（Baud Rate）指串行通信中每秒传输的码元数，单位bps。对于明景云台车载摄像机，波特率本质上是其RS-485控制总线与上位机（如DVR、矩阵、控制键盘或车载终端）之间的通信速率。若波特率不匹配，云台会出现无法转动、镜头无法变倍或响应错乱等现象。

明景云台车载摄像机常见的波特率包括：

1. 2400 bps：早期或默认出厂设置中常用，适用于短距离、低干扰环境。
2. 4800 bps：较常见的兼容档位，许多矩阵和硬盘录像机默认支持。
3. 9600 bps：目前应用最普遍的设置，传输速度较快，抗干扰能力尚可。
4. 19200 bps及以上：部分新型号或高精度控制场景可选，但需主机同样支持。

实际使用中，应优先查阅明景该型号的说明书或设备拨码表。明景云台通常通过拨码开关（DIP）或菜单设置波特率。例如，某些拨码组合对应2400、4800、9600等。若无法确认，可按以下步骤处理：

• 将矩阵控制主机波特率也设为常见值逐一试验；
• 确认摄像机协议是否为Pelco-D/Pelco-P或明景私有协议，协议与波特率必须同时匹配；
• 波特率越低，传输距离越远但响应越慢，车载环境建议在稳定前提下选用9600。

二、矩阵在明景车载摄像机系统中的作用

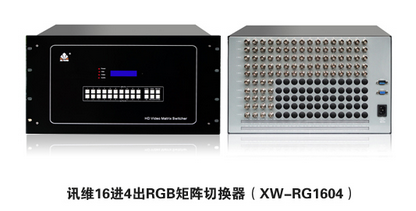

矩阵（Matrix Switcher）是视频监控系统的核心切换与控制设备。在涉及明景云台车载摄像机的项目中，矩阵通常承担以下功能：

1. 视频切换：将多路车载摄像机信号切换到指定监视器或录像机。
2. 云台控制：通过矩阵的RS-485或RS-232控制口，向云台摄像机发送PTZ指令。
3. 协议转换：可将控制键盘的指令统一转换为云台支持的协议和波特率。
4. 报警联动：接收车载报警信号后自动切换画面并启动录像或云台预置位。

三、矩阵与明景云台的波特率匹配方法

1. 确认矩阵控制口的通信参数
进入矩阵菜单或通过拨码，设置控制口的波特率，使之一致于明景云台摄像机的波特率。通常矩阵支持2400、4800、9600、19200等选项。

2. 接线与终端电阻
采用RS-485总线时，云台的A（+）接矩阵的A（+），B（-）接B（-）。车载环境中线缆易受干扰，建议使用屏蔽双绞线，并在总线末端接入120Ω终端电阻。波特率越高，线缆长度应越短，9600波特率下建议不超过1200米。

3. 协议与地址匹配
除波特率外，矩阵中需设置与云台一致的协议和云台地址。每个云台地址独立，不能冲突。明景车载摄像机常见协议为Pelco-D，地址可通过拨码设置。

4. 测试与排查
若云台不受控，按以下顺序检查：

• 供电是否正常（云台通常需要DC12V或AC24V）；
• 波特率是否一致；
• 协议是否一致；
• 地址是否一致；
• RS-485线是否接反；
• 控制口是否已在矩阵中启用。

四、典型配置示例

场景：一台明景车载云台摄像机接入某矩阵控制主机。

• 云台拨码：协议Pelco-D，波特率9600，地址1；
• 矩阵设置：控制口波特率9600，协议Pelco-D，对应通道地址1；
• 接线：矩阵RS-485输出→云台RS-485输入，屏蔽层单端接地；
• 上电后，操作矩阵键盘，云台应可上下左右转动及变焦。

五、小结

明景云台车载摄像机的波特率不是一个固定值，常见为2400、4800、9600等，需根据型号和现场环境选择，并保证与矩阵（或DVR、控制键盘）完全一致。矩阵在此类系统里负责切换视频和转发控制信号。调试时，坚持“波特率、协议、地址、接线”四项逐一核对，即可快速排除大多数控制故障。建议优先选用9600波特率，兼顾速度与车载抗干扰需求。
